项目经理如何绘制费用累计曲线
费用预算的主要结果是获得费用线，费用线将作为度量和监控项目实施过程中费用支出的依据。费用预算的表示方式有两种：一种是在时标网络图上按月编制的成本计划，称为费用负荷图；另一种是利用时间—成本曲线（S型曲线）表示的费用累积曲线。
时间—成本累计曲线的绘制步骤：
1)确定工程项目进度计划，编制进度计划的横道图。
2)根据每单位时间内完成的实物工程量或投入的人力、物力和财力，计算单位时间（月或旬）的成本，在时标网络图上按时间编制成本支出计划，
3)计算规定时间t计划累计支出的成本额，其计算方法为：各单位时间计划完成的成本累计额累加求和，可按下式计算式中：

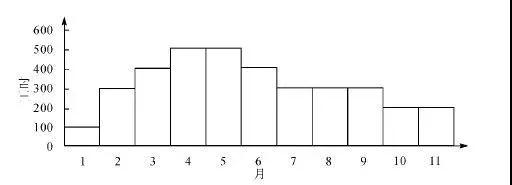

某项目费用负荷曲线
Qt为某单位时间t计划累计支出成本额；qn为单位时间n的计划支出成本额；t为某规定计划时刻。
4)根据各规定时间的Qt值，绘制S型曲线，如图所示。
某项目费用累积负荷曲线（预算基准线）
